Sušilica rublja – kako zamijeniti grijaći element (4)

Rješenje

Prije izvođenja bilo kakvih popravaka ili radova na održavanju uvijek pročitajte sigurnosne informacije u korisničkom priručniku svojeg proizvoda. https://www.electrolux.com/support/user-manuals/

UPOZORENJE! OPASNOST OD STRUJNOG UDARA

Prije bilo kakvog popravka ili održavanja isključite uređaj i izvucite utikač iz utičnice.

UPOZORENJE! OPASNOST OD OZLJEDE

Uvijek budite oprezni pri premještanju uređaja. Teške uređaje najsigurnije je premještati udvoje. Uvijek nosite zaštitne rukavice i zaštitnu obuću. Zaštitne rukavice nosite cijelo vrijeme kako biste se zaštitili od posjekotina na oštrim rubovima.

UPOZORENJE! OPASNOST OD OZLJEDE OKA

Nosite zaštitne naočale ako obavljate radove održavanja ili popravka koji uključuju opruge.

UPOZORENJE! OPASNOST OD PRIGNJEČENJA

Nosite zaštitne rukavice ako obavljate radove održavanja ili popravka koji uključuju remenje.

UPOZORENJE! NIJE NAMIJENJENO DJECI

Sve sitne dijelove i ambalažu držite izvan dohvata djece mlađe od 3 godine zbog opasnosti od gušenja. Postavljanje i uporabu smiju obavljati samo odrasle osobe.

-

Uvijek ispraznite svu vodu iz uređaja, primjerice iz spremnika za vodu sušilice rublja. Sve radove održavanja treba obavljati dok je uređaj u uspravnom položaju. Preostala voda mogla bi oštetiti elektroniku ako se uređaj položi na bok.

Proizvod upotrebljavajte isključivo u svrhu za koju je namijenjen i provjerite je li kompatibilan dio za proizvod kojem je namijenjen.

Nemojte upotrebljavati ni instalirati proizvod ako je oštećen.

Imajte na umu da samostalni ili nestručni popravak može ugroziti sigurnost ako se ne izvede pravilno te može poništiti jamstvo. Neophodno je posjedovati potrebno stručno znanje.

KAKO ZAMIJENITI GRIJAĆI ELEMENT

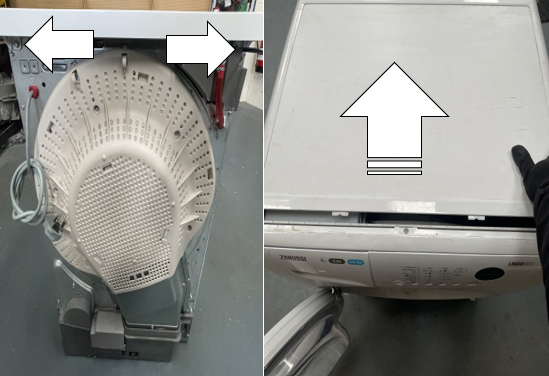

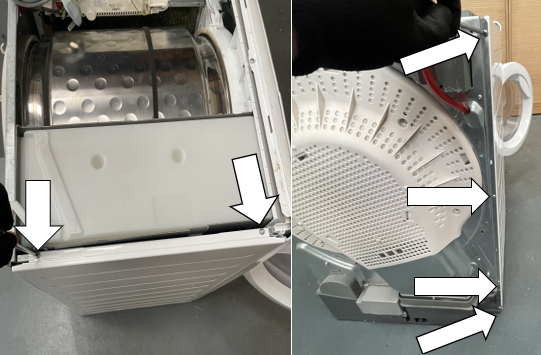

1. Odvrnite dva vijka Torx 20 na stražnjoj strani poklopca uređaja i pomaknite poklopac unatrag kako biste ga oslobodili.

2. Odvrnite četiri vijka Torx 20 na stražnjoj strani desne bočne ploče i dva vijka Torx 20 na gornjoj strani lijeve bočne ploče.

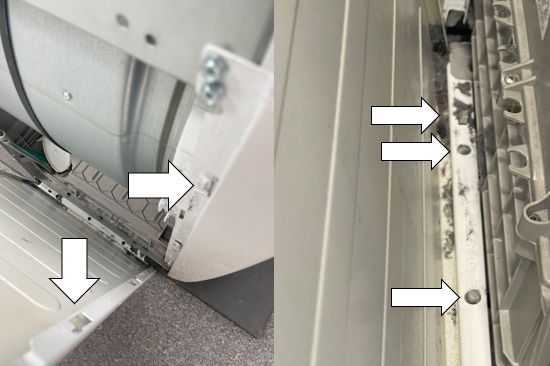

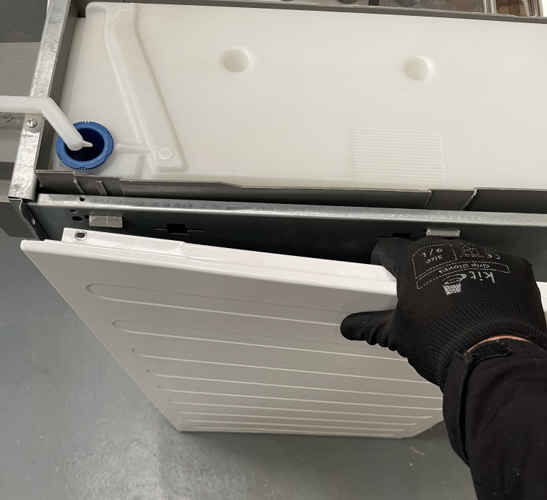

3. Da biste uklonili desnu bočnu ploču, povucite je prema gore i od kućišta stroja kako biste je oslobodili iz pričvrsnih jezičaca na dnu i bočnoj strani.

4. NAPOMENA: Pri ponovnom postavljanju umetnite bočnu ploču u tri donja i tri bočna jezičca kako bi ploča bila poravnata s kućištem uređaja.

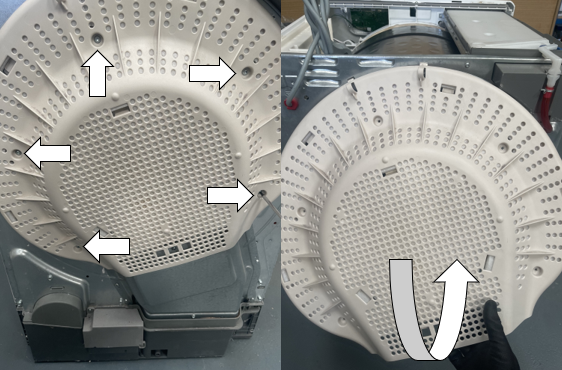

5. Odvrnite pet vijaka Torx 20 i podignite poklopac toplinskog štita s donje strane kako biste ga oslobodili.

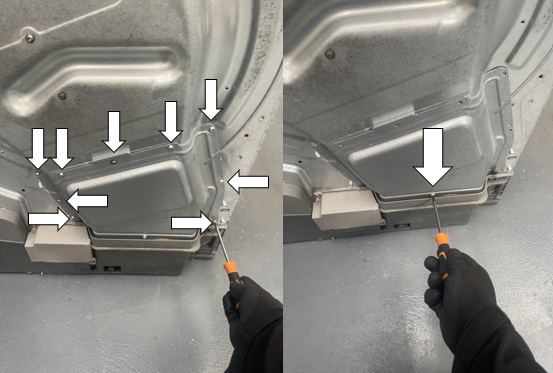

6. Odvrnite devet vijaka Torx 20 i jedan vijak PH2 na dnu poklopca grijaćeg elementa.

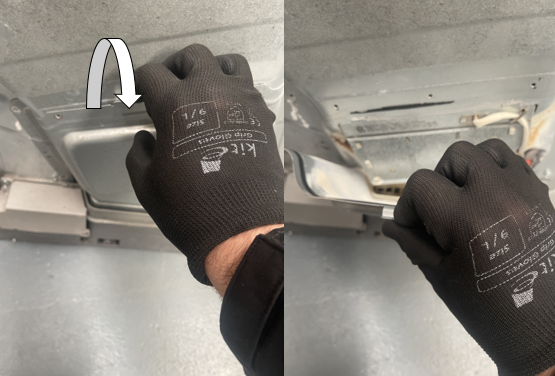

7. Otkvačite poklopac grijaćeg elementa i uklonite ga. Napomena: pri ponovnom postavljanju provjerite jesu li poklopac i njegova brtva pravilno postavljeni.

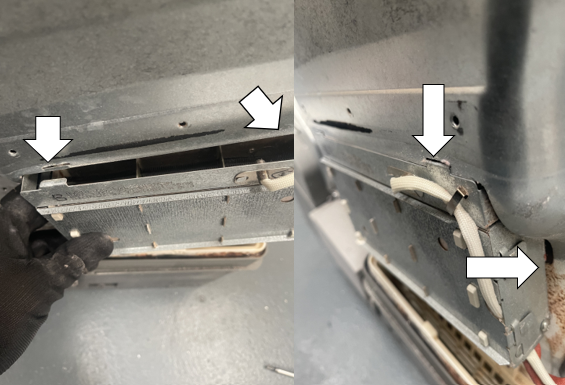

8. Odvrnite dva vijka Torx 20 na dnu grijaćeg elementa.

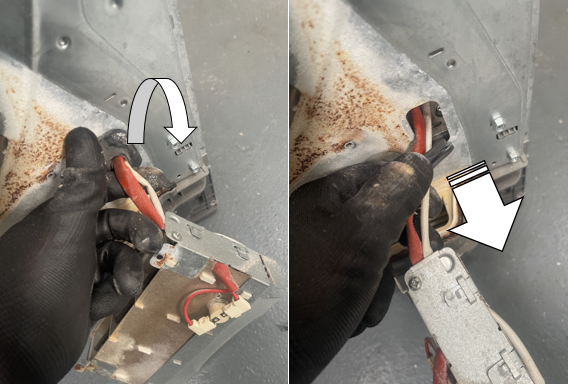

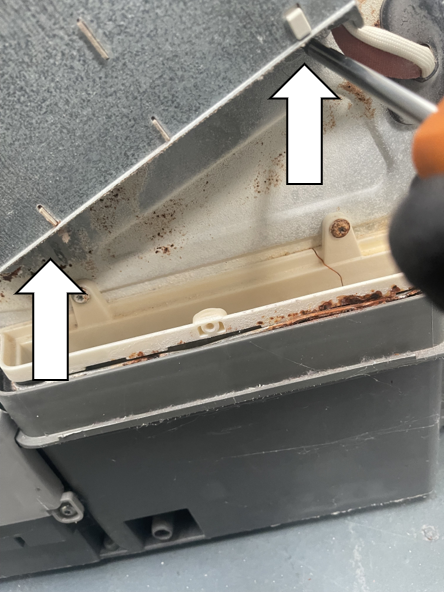

9. Otkvačite dva jezička grijaćeg elementa s kućišta uređaja. Napomena: Pri ponovnom postavljanju provjerite jesu li jezičci pravilno pričvršćeni i je li grijaći element postavljen ravno, a ne pod kutom.

10. Pažljivo uklonite gumenu brtvu kabelskog snopa.

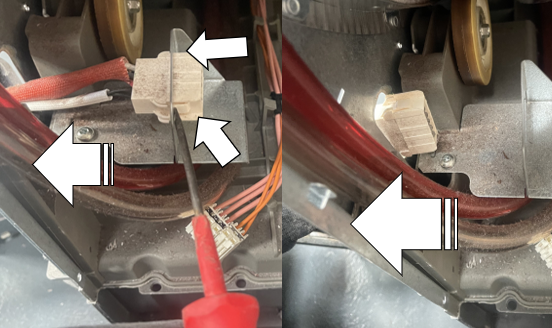

11. Pažljivo odspojite konektore ožičenja s pretvarača. Pazite da ne oštetite spojeve. NAPOMENA: Tijekom ponovne ugradnje provjerite jesu li svi konektori ožičenja pravilno postavljeni.

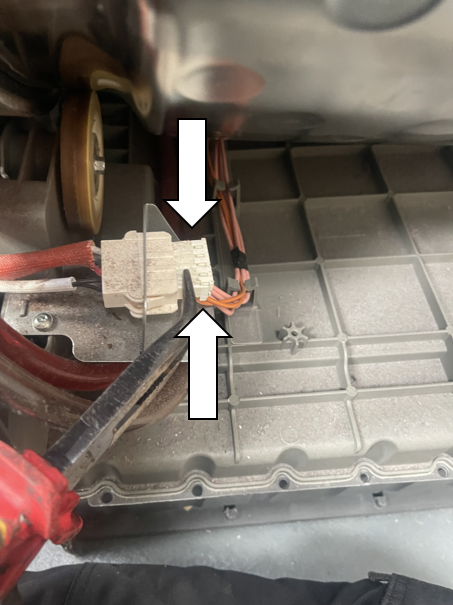

12. Pritisnite jezičce s obje strane kabelskog snopa i uklonite priključak kabelskog snopa s nosača kabelskog snopa.

13. Pri sastavljanju ponovite korake obrnutim redoslijedom.
